榮盛耐材通道水冷壁管部位爐襯

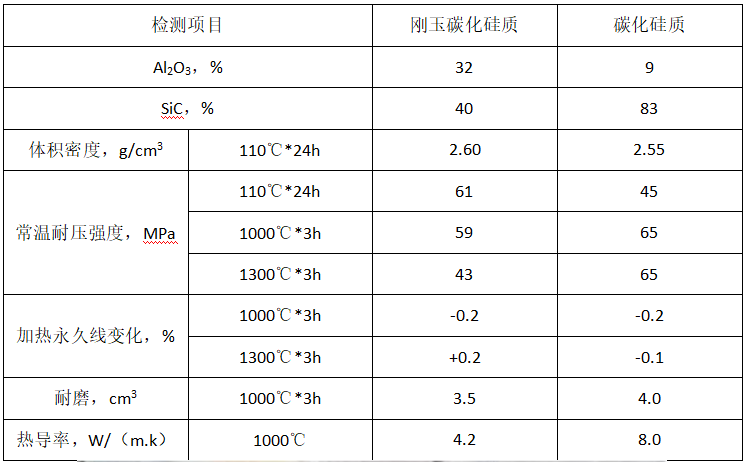

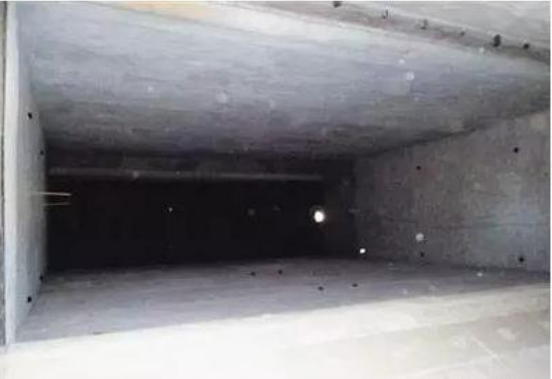

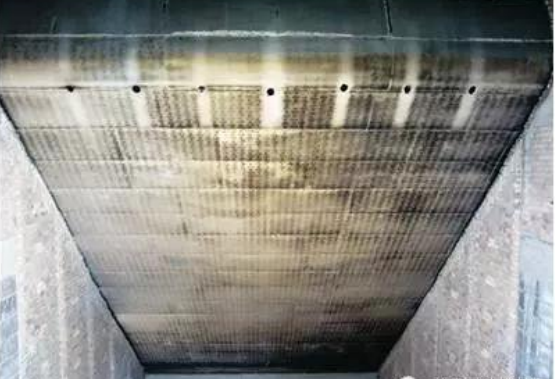

目前用于前后拱區耐火內襯材料大多是具有耐火、耐磨、抗熱震性好以及抗沖刷性強等的剛玉莫來石或莫來石系氧化物材料，在焚燒爐氣氛中，氧化物材容易與垃圾飛灰等反應，并侵蝕滲透，產生灰渣附著現象，因此焚燒爐內襯運行過程中需要停爐清灰。與氧化物材料相比，二碳化硅等非氧化物材料，不僅具有耐火性好、硬度高以及抗熱震性好等榮盛耐材點，而且碳化硅材料不易潤濕且耐腐蝕性好，因此，具有良好的抗灰渣侵蝕及附著性，很大程度上解決了垃圾飛灰附著的問題。剛玉-碳化硅、碳化硅質材料指標如表1所示，廣泛應用于榮盛耐材通道和焚燒爐斜頂部位，如圖3、圖4所示，使用效果良好。

對抗灰渣侵蝕實驗后試樣的顯微結構進行分析，圖4結果表明，不含碳化硅的氧化物材料灰渣與本體材料反應界面不清晰，侵蝕滲透嚴重，而含碳化硅材料與灰渣反應界面清晰，灰渣很難侵蝕本體材料，不易附著；而且隨著碳化硅含量增高，界面越明顯，材料抗灰渣侵蝕性越好。
